薄膜开关

集按键功能、指示元件、仪器面板 为一体的一种新型电子按键操作系统

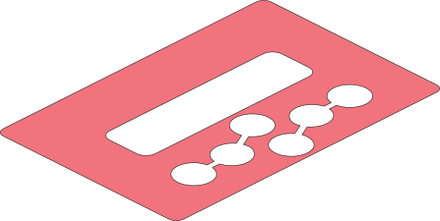

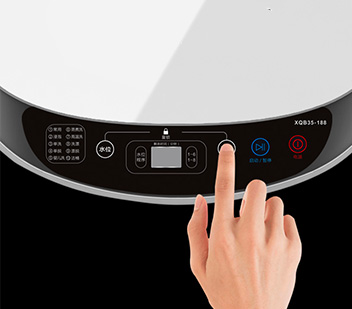

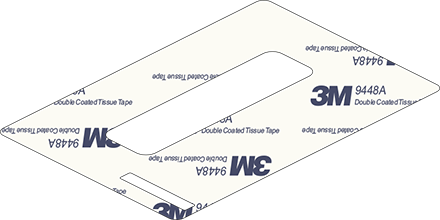

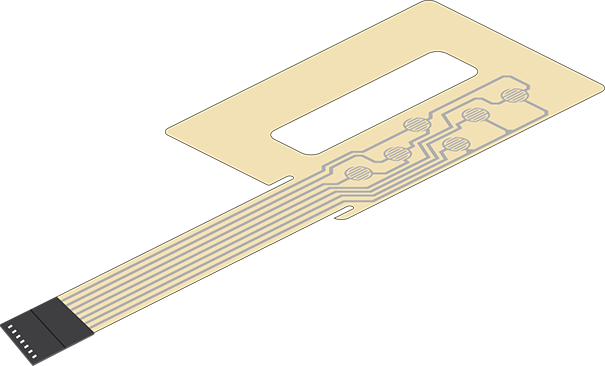

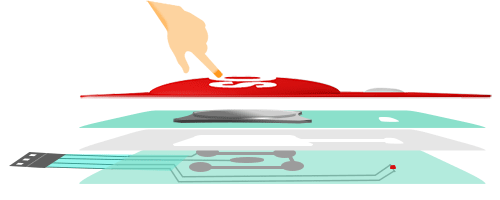

由面板、夹层胶、上电路、隔离层、下电路和背胶六部分组成按下薄膜开关，上电路的触点向下变形，与下电路的极板接触导通，手指松开后，上电路触点反弹回来，电路断开，回路触发一个信号。薄膜开关结构严谨，外形美观，密封性好。具有防潮湿，使用寿命长等特点。广泛应用于电子通讯、电子测量的仪器，工业控制，医疗设备，汽车工业，智能玩具，家用电器等领域。

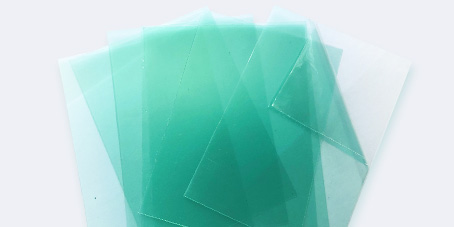

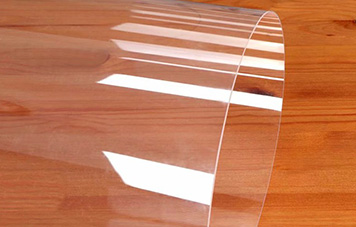

基材PVC/PC/PET区别

The difference between substrate PVC/PC/PET

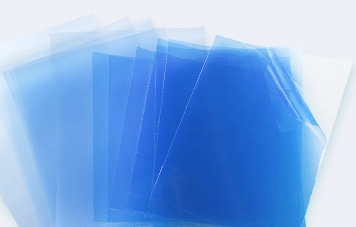

线路层承印材料:

制作电路的基材应采用聚酯（聚邻苯二甲酸乙二醇酯）
薄膜（Potyester简称PET）。它具有良好的绝缘性和耐
热性，具有较高的机械强度、透明性和气密性，特别具
有抗折性和高弹性，是制作薄膜开关电路的理想材料。

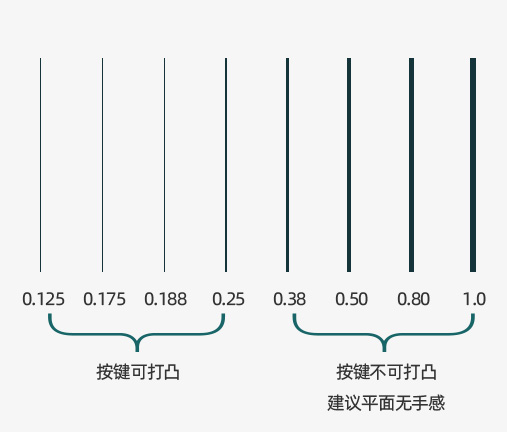

基材厚度:

塑料基材厚度在0.25mm及以下称为薄膜，主要用作薄膜开关的面板层，其背面印有各种指示性的图案、文字来表示相应开关键位的操作区域，在厚度选择上应视面板及按键的大小而定，材料厚，触动力加大，反应迟钝；材料过薄，触动时手感差，回弹不明显。厚度在0.25mm以上称为板材，不适合立体键成型，可用作无按键操作区域的指示性的标牌面板，也可作为薄膜开关的衬板以提高其硬度。

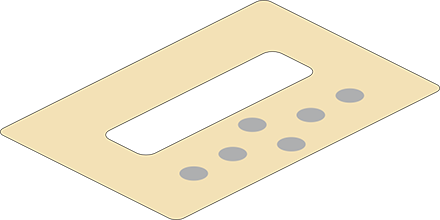

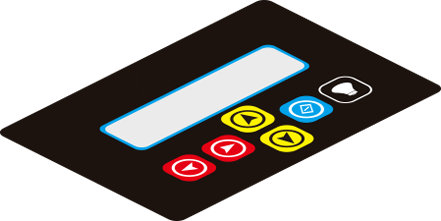

按键起凸类型

可提供多种类型打凸方时：圆形打凸，平底锅打凸，边缘打凸，按键形状打凸及平面不打凸。
默认圆形打凸（左边第一个），如需其他方式的，可以下单时备注或者图纸中注明。

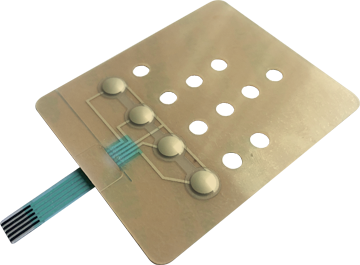

银浆起凸按键类：

该类薄膜开关，采用银浆起凸点，作为开关的上电路层。通过按压，银浆点中心与下电路连接，实现线路导通，触发信号。通过“压凸”工艺，将上电路的按键的银浆圆盘用模具压出一定的球冠状, 并产生一定的弹性，使得按键在按下能够回弹，实现线路导通或断开。 也够明显的感觉到开关的闭合。 银浆起凸需要借助到模具，特别是批量订单，需要专门定制热起凸模具，可大大提升生产效率及产品质量的稳定性。 银浆起凸的大小，可以设计为5mm-11mm，推荐8-10mm的尺寸，按键大小会更适合手指按压使用。

金属弹片按键薄膜开关：

该类薄膜开关，采用金属弹片，作为开关的上电路层。通过按压，金属弹片中心与下电路连接，实现线路导通，触发信号。金属弹片（俗称锅仔片），常用不锈钢制作，富有弹性，可实现按压百万次以上，金属弹片的按键，有很好的按键触感，给操作者提供很好的触觉反馈。采用的的是不锈钢十字弹片，可提供规格为8.4, 10, 12, 14, 16mm。一般推荐10-12mm的弹片大小，比较匹配实际手指按压使用。

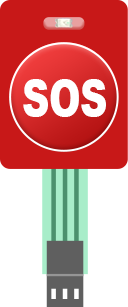

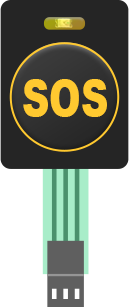

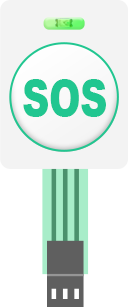

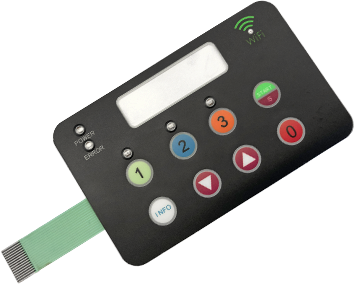

带LED薄膜开关：

该类薄膜开关，可以在内部安装LED等，当相应按键按压后，LED会亮起来，用以只是开关的运行区域。 JRPanel采用亿光Everlight的封装为1206贴片LED，LED灯焊接在薄膜开关下电路上装配成一个整体，LED灯窗常做打凸处理。此类产品主要用于人机界面的工业控制设备功能键盘。JRPanel此款产品可根据客户需要焊接各种颜色的LED灯。(红，翠绿，蓝，黄，BI-LEDs, RGB LED).

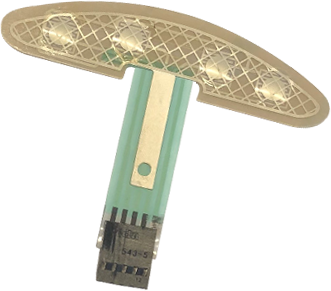

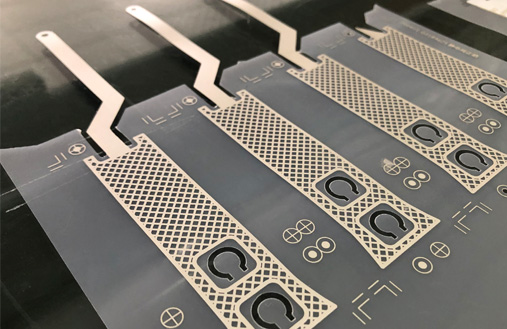

带静电网薄膜开关：

带静电网薄膜开关，在器件和产品设计中，在器件内部设置静电防护元件（ESD）。主要原理是利用电磁屏蔽的办法，将空间电磁干扰屏蔽，进而减小和消除来自空间的电磁干扰，通常，对电磁干扰EMI和EMC要求高的领域和产品如实验室设备，科研设备，军工产品上所使用的薄膜开关会采用带屏蔽层型
静电网薄膜开关，工艺复杂，成本较高，特别适合于对抗电磁干扰性能有高要求而对成本要求不高的产品上。
其功能特点：
1.对产品器件具有防静电保护作用
2.降低周围器件的静电的损害度

平面式薄膜开关：

电路接触面和线路层都不做打凸处理，整个面板层平整，按键轻触无手感，按键使用寿命在2百万次以上。可用于工业控制设备和家用电器的功能键盘。

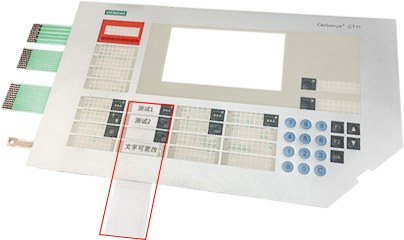

插卡式薄膜开关：

插卡式薄膜开关，在面板层预留无色透明窗口，下方隔空，侧边设计插卡口，薄膜开关作为主体，卡片可以设计多样，可根据实际使用，更换要用的卡片，应用方式会更灵活。此类开关主要适用于超市电子称重器，薄膜开关可以重复使用，只需要更改卡片的图形和文字内容。根据客户需要来设计按键内容，颜色，效果等，插卡类薄膜开关，后续只需更改卡片的设计，就能获取更为广泛的使用。

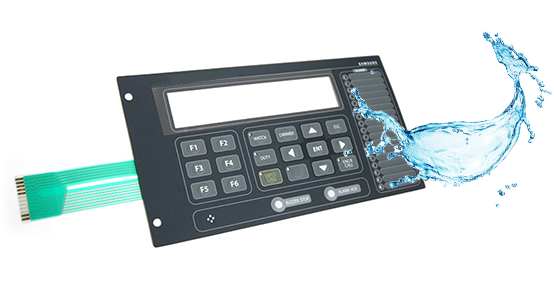

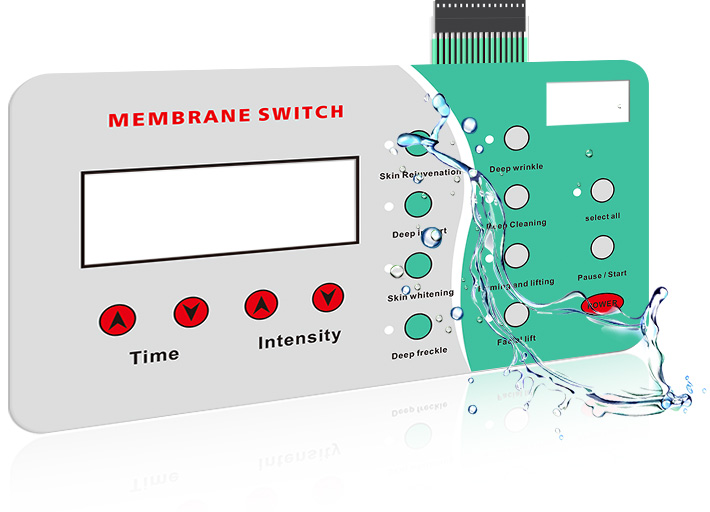

防水型薄膜开关：

防水型薄膜开关,可用于雨水或潮湿的环境,具有防水防潮的作用。特有的防水工艺,配合3M300LSE背胶使用
防水等级可达到IP67。此产品多于厨房,医疗户外都环境中使用。
