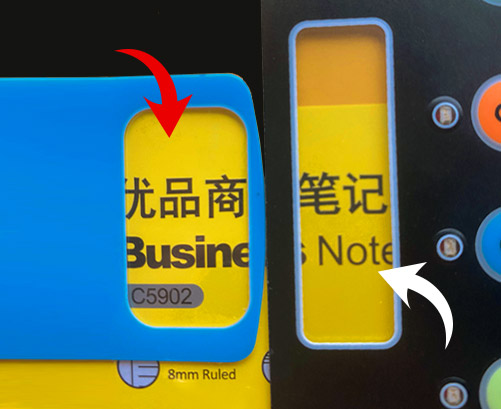

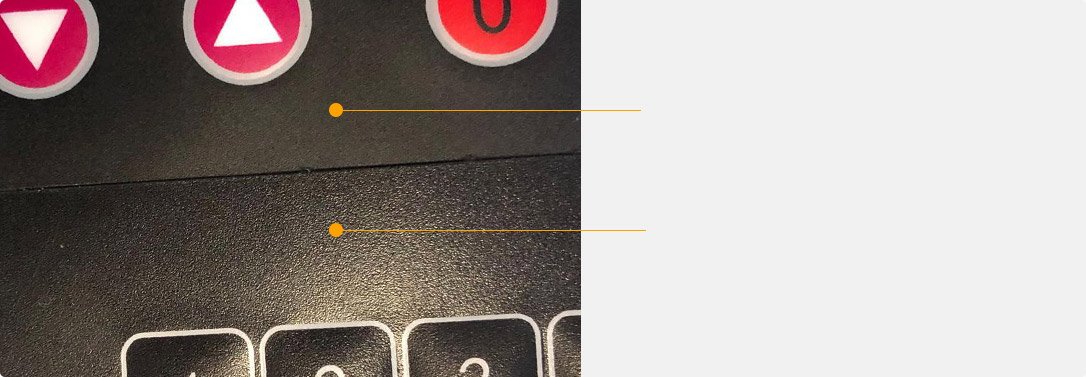

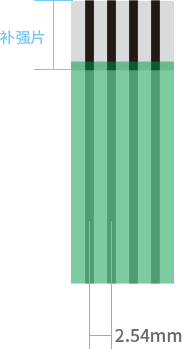

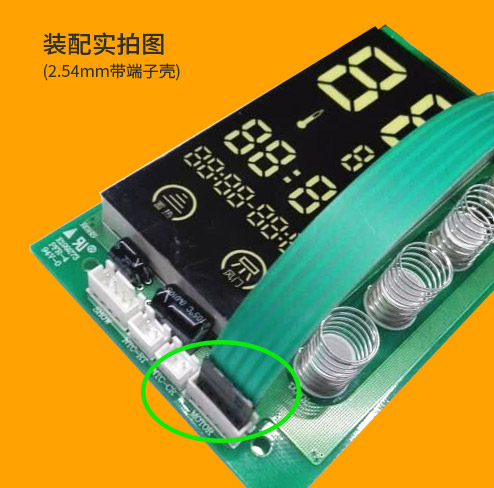

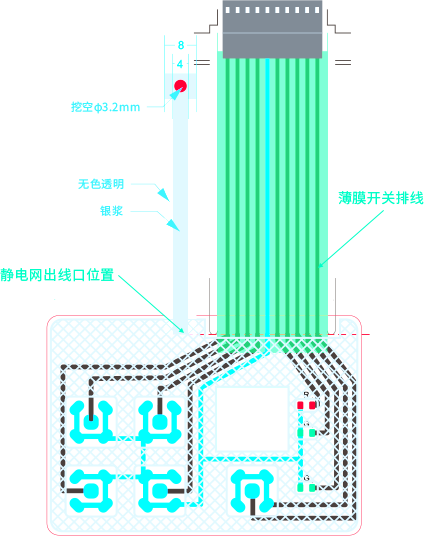

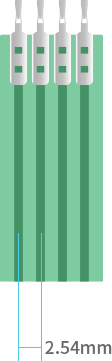

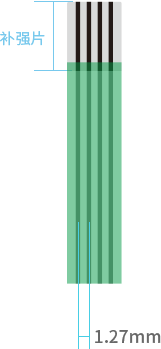

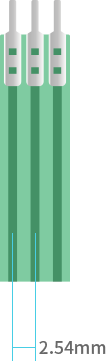

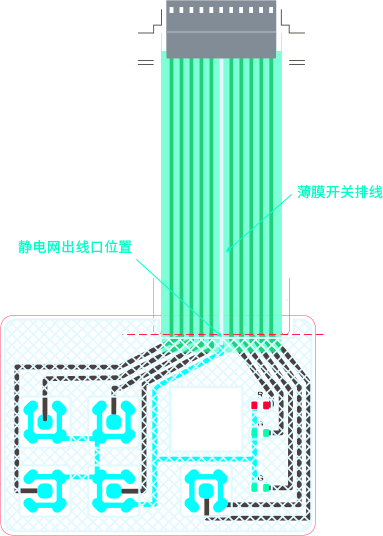

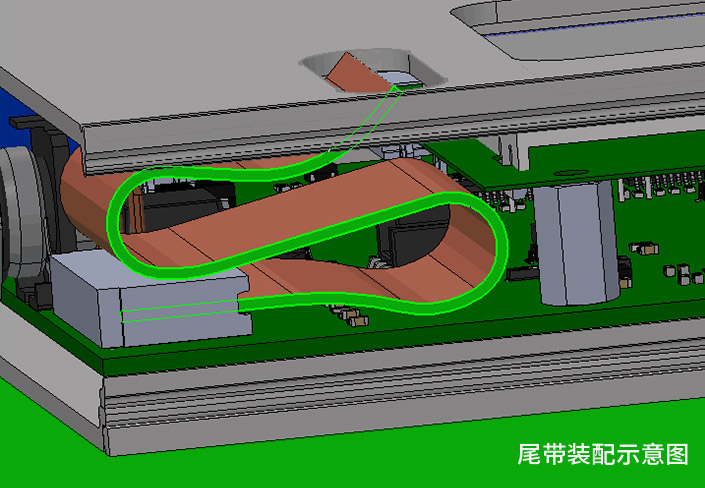

尾带连接线（连接器）的排线间距

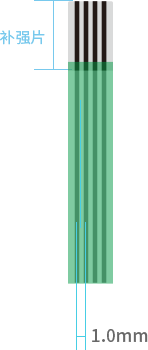

1.0mm间距 尾带补强（局部放大图）

LED灯颜色及封装说明

薄膜开关根据设计，可以能在薄膜开关的线路上贴装LED，Led灯可指示产品运行及按键选择的功能。可提供多种高品质LED颜色，封装为1206

SMD表面贴装类型, LED灯窗直径建议设计为3-4mm。

单色灯：红色，黄色，蓝色，翠绿色，黄绿色

双色灯： 红色+翠绿

三色灯：蓝色+翠绿+红色

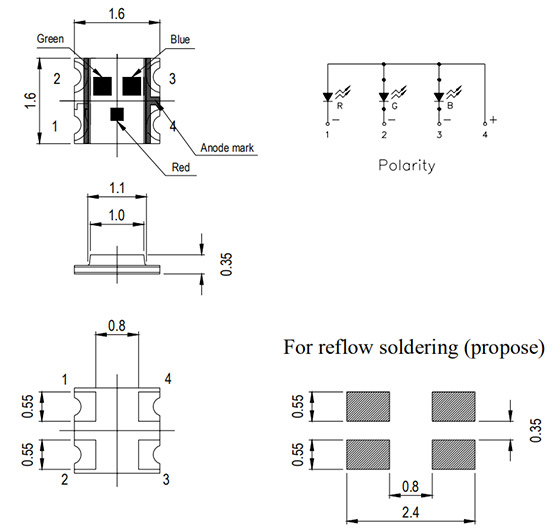

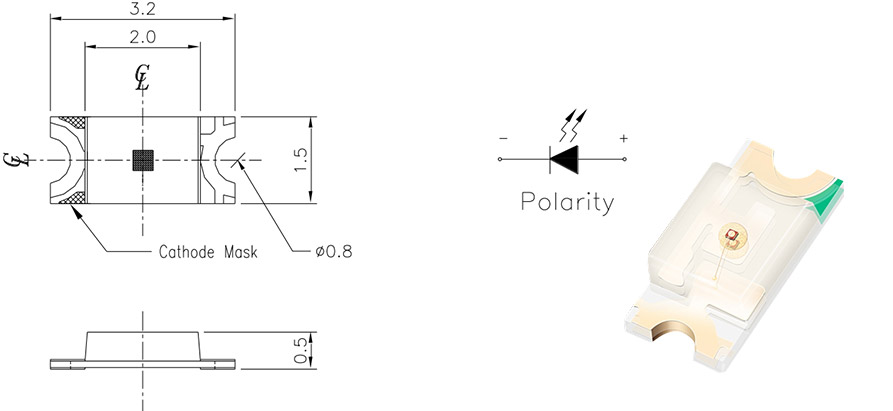

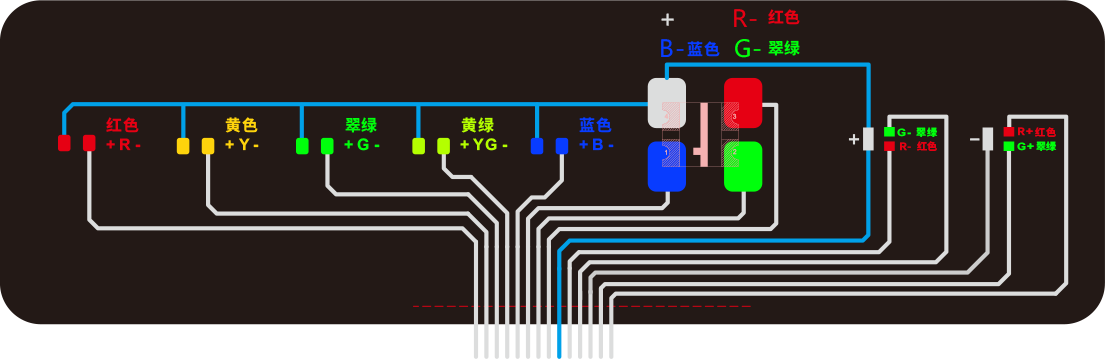

温馨提示:请务必在设计图纸中注明LED颜色和正负极性(以下为示例图，请以实物为准)

红/翠绿

红/蓝/翠绿

• 1 避免手指触摸胶面(胶零件)
• 2 保持胶面干燥
• 3 保持粘胶面的清洁
  (无油灰尘润滑剂分离剂)
• 4 均施压适当的压力
• 5 避免待涂胶零件扭曲
  (注意零件相互匹配）

3M55236 无纺布棉纸胶（约0.12mm)：
属于无纺布基材双面胶，由无纺布双面涂布丙希酸胶制成，颜色为白色半透明;是一款易于操作，通用的型的双面胶，具有耐久性，耐温性好，短期耐温性120°C，长期耐温性90°C；防水性，回弹性好，粘力强。

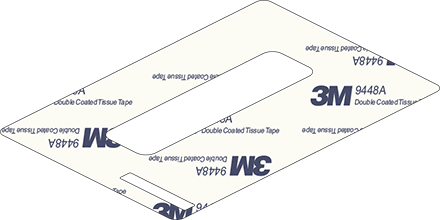

3M9448A 无纺布棉纸胶(0.15mm)：
无纺布基材双面胶，由无纺布双面涂布丙希酸胶制成，有良好的初粘性和持粘性易模切加工，对塑胶、橡胶、粗糙表面均有良好的粘性；在高温下具有良好持粘力，长期耐温80°C，短期耐温可达120°C；胶带颜色为白色透明。

3M467MP 无基材透明胶（仅0.05mm)：
仍具有优良的粘合效果，能防止脱落与优异的防水性能，加工性好、耐温性好，有较好的持粘力；离型纸为聚合物涂层的防水牛皮纸，属于无基材纯胶膜，产品耐高温，超强粘性不残胶。

3M468 无基材透明胶 (0.13mm)：
一款无基材双面胶，由丙酸胶直接涂布制成，胶带颜色为透明，厚度较薄，仍具有优良的粘合效果，能防止脱落与优异的防水性能，加工性好，耐温性好，有较好的持粘力；离型纸为聚合物涂层的防水牛皮纸，在高湿环境中也不会打皱，耐温性好。

3M300LSE PET基材透明胶(0.17mm)：
基材由透明PET双面涂布丙希酸胶制成，具有良好尺寸稳定性、热稳定性、化学稳定性初粘性和优良的强力粘合效果，更具有高强的物理稳定性和化学稳定性，既可以隔绝潮湿气体、起到密封作用，还具有抗溶剂性、抗紫外线直射，抗温度急剧变化等特征。优异的防水性能，模切加工性好、耐温性好，有很强的持粘力；对玻璃、塑料、聚丙烯、粉末喷涂油漆、石油污染等表面提供优异的附着力。

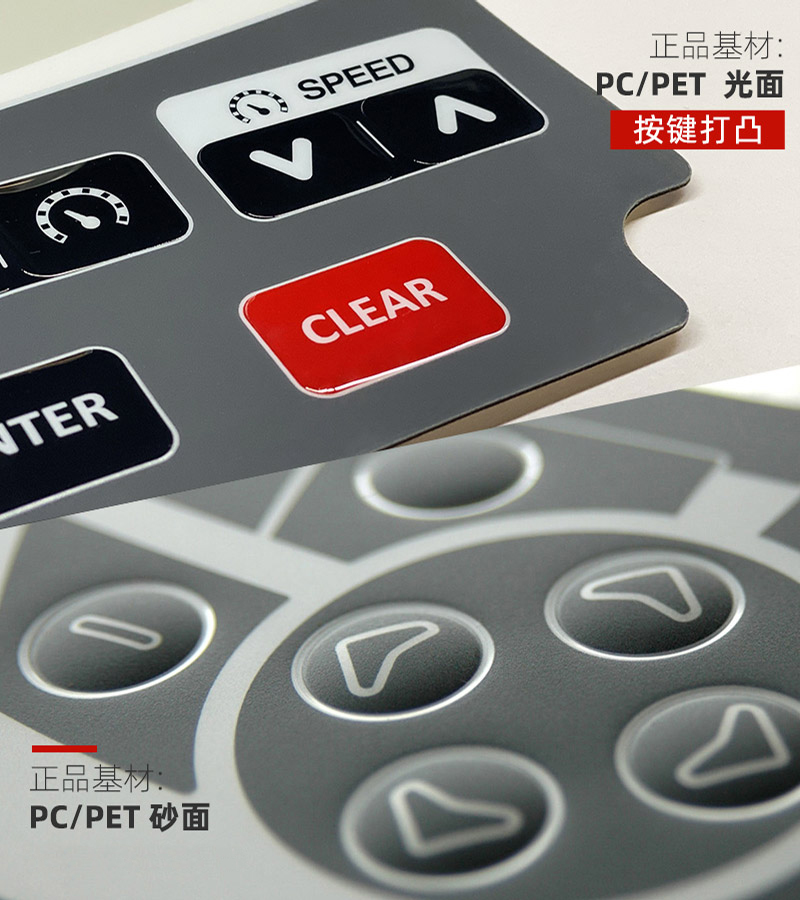

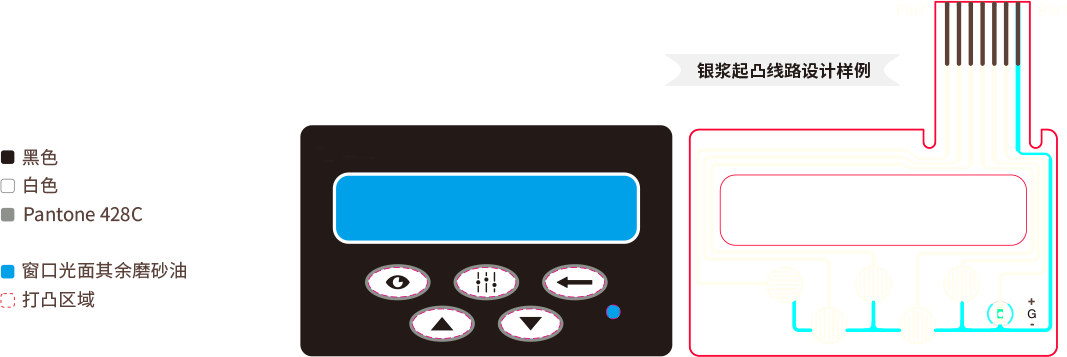

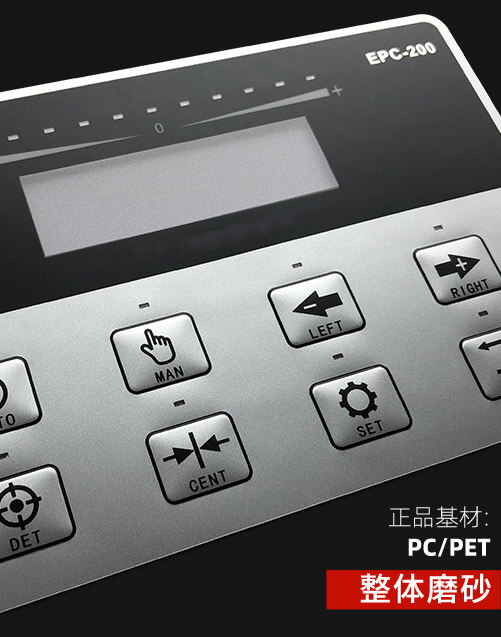

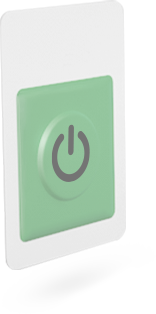

面板按键打凸种类

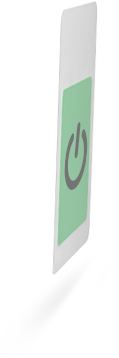

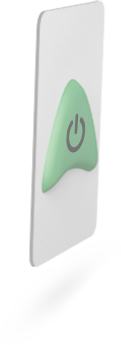

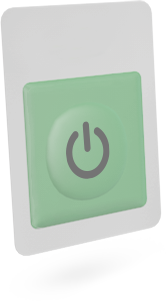

薄膜面板，对按键的进行打凸操作，可以更好的帮助操作者快速地确定按键的位置，让按键手感更好，同时也让产品更富有设计感和立体感。
按键凸起是用压鼓机将面膜层上的键体区域压起。此方法依据材料的自然特性和凸凹特性，有严格的温度和压力要求。

其有以下优点：
(1)增进了薄膜面板外观的装饰效果。(2)操作者的触觉比较敏感。(3)准确给定键体的范围。(4)提高辨认速度。

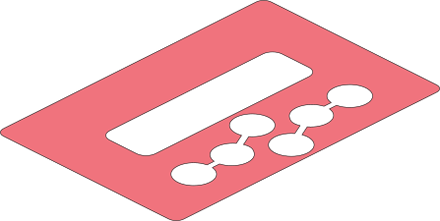

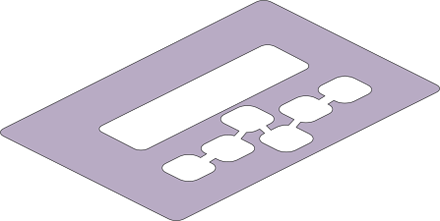

提供多种打凸样式，包括：圆形，平底锅，边缘打凸，按键形状打凸，无打凸，更多的满足客户不同案件种类的需求默认圆形打凸(左边第一个)，
如需其他方式的，可以下单时备注或者图纸中注明。设计凸点时，请设计成圆弧角，不支持尖角打凸(这样会使面板层破裂)

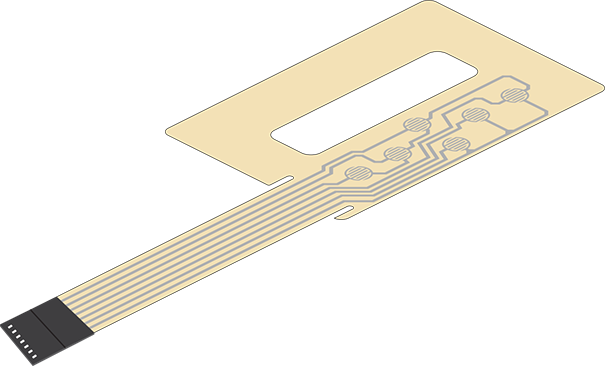

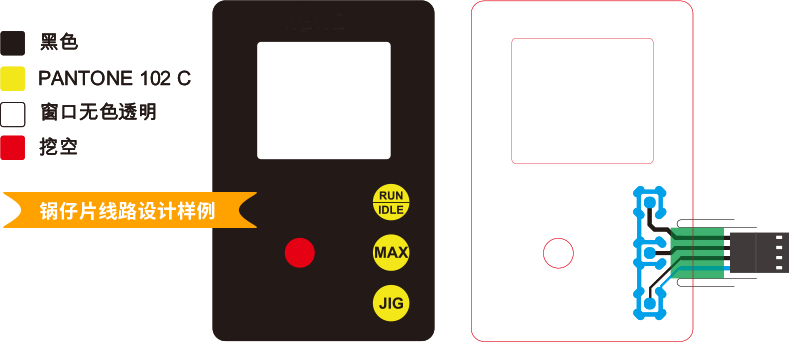

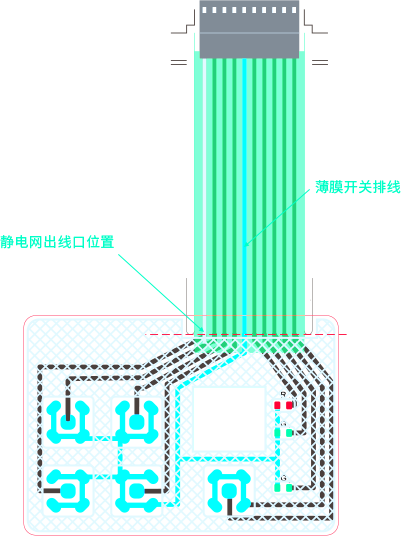

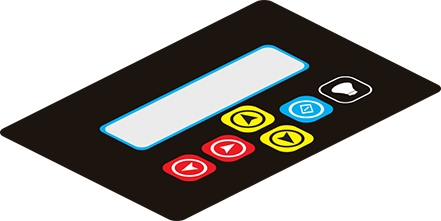

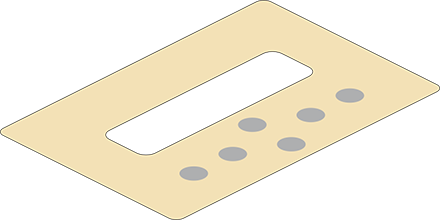

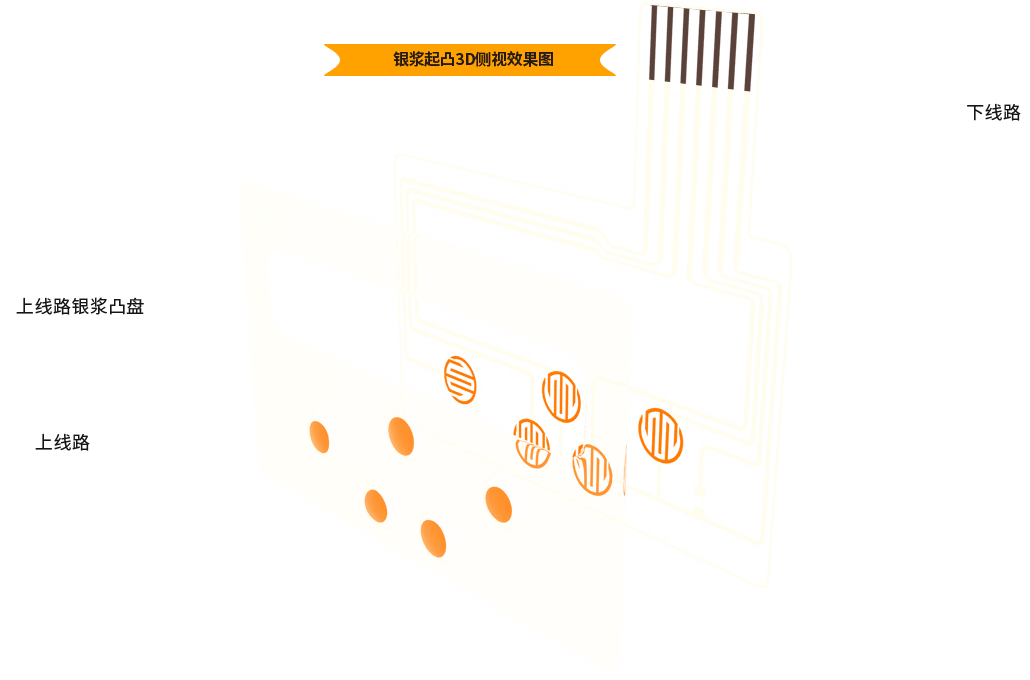

可定制层数

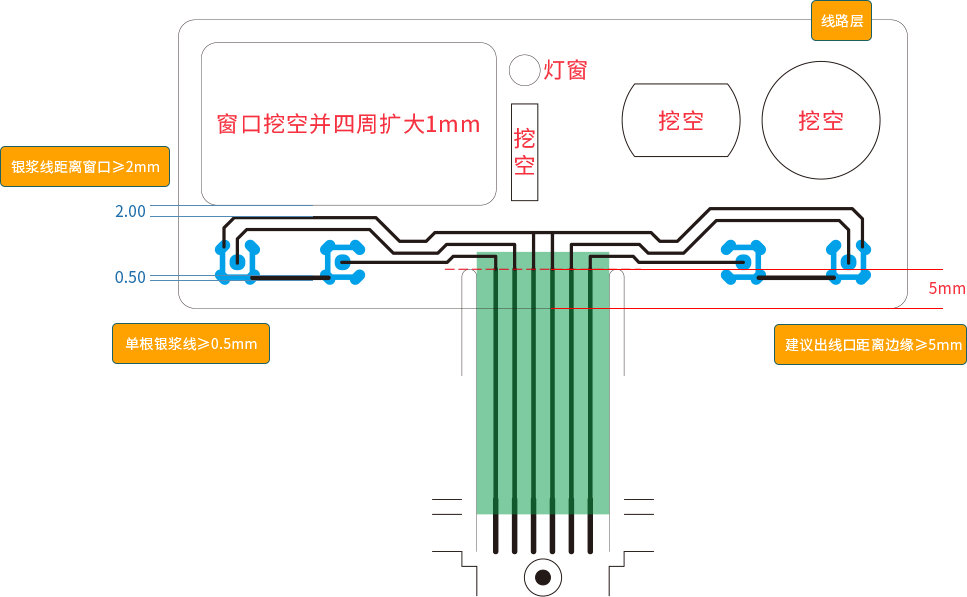

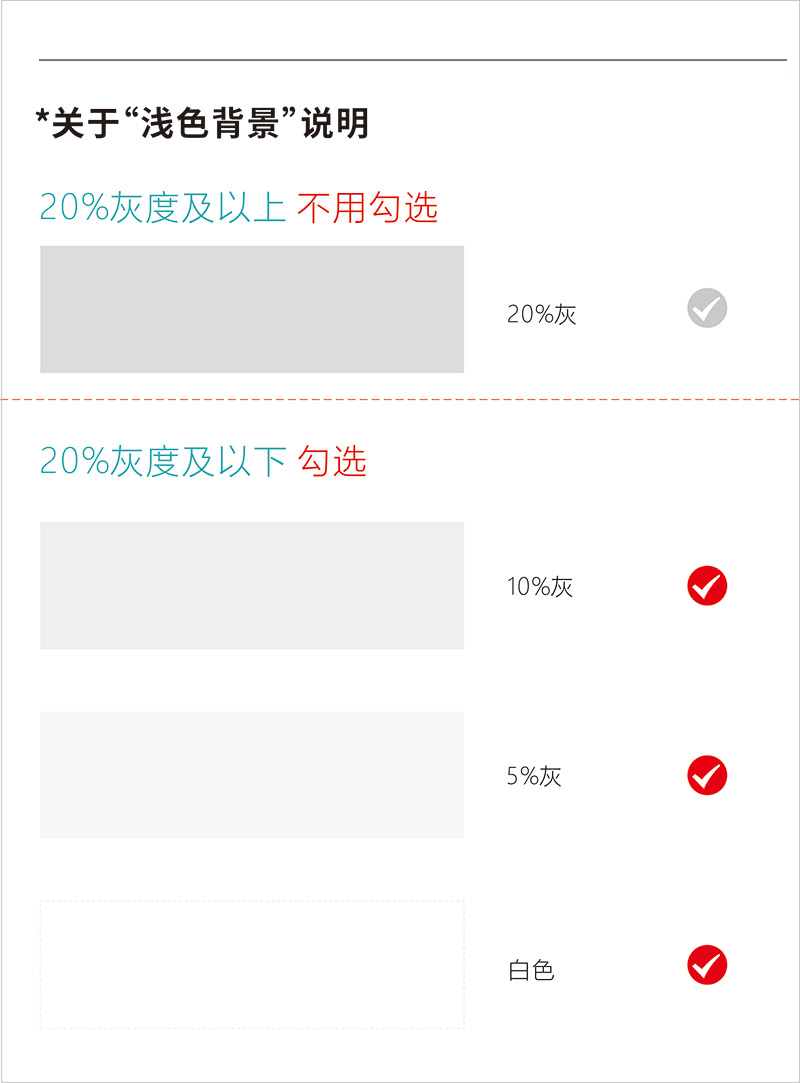

面板层 图形设计注意事项

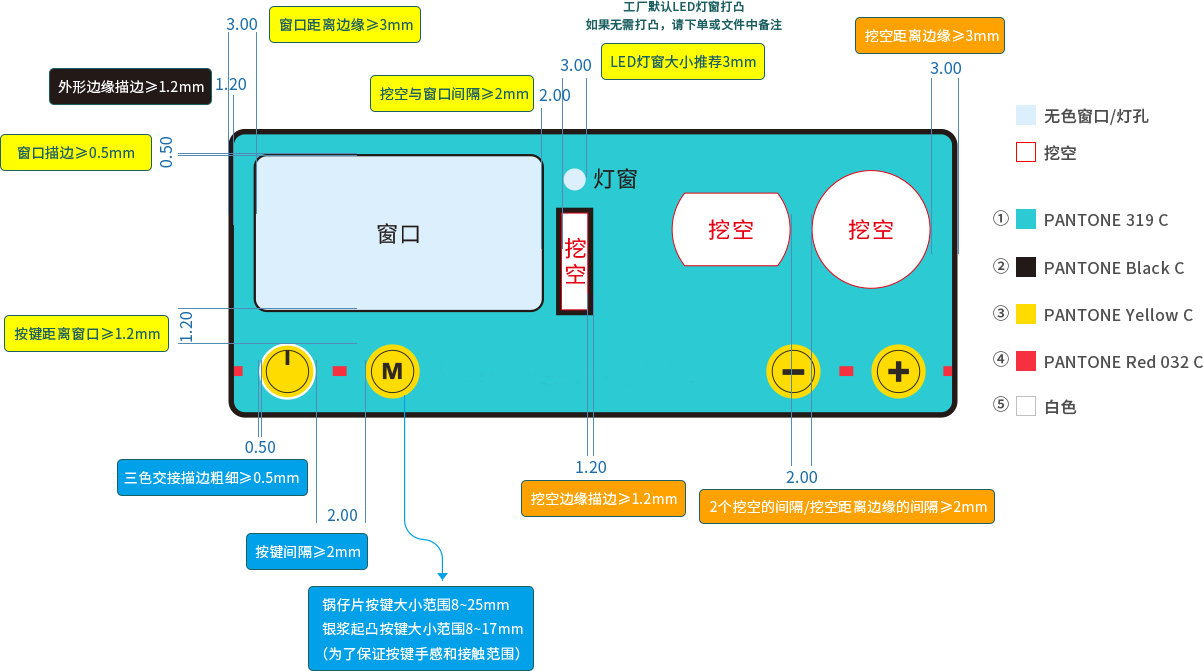

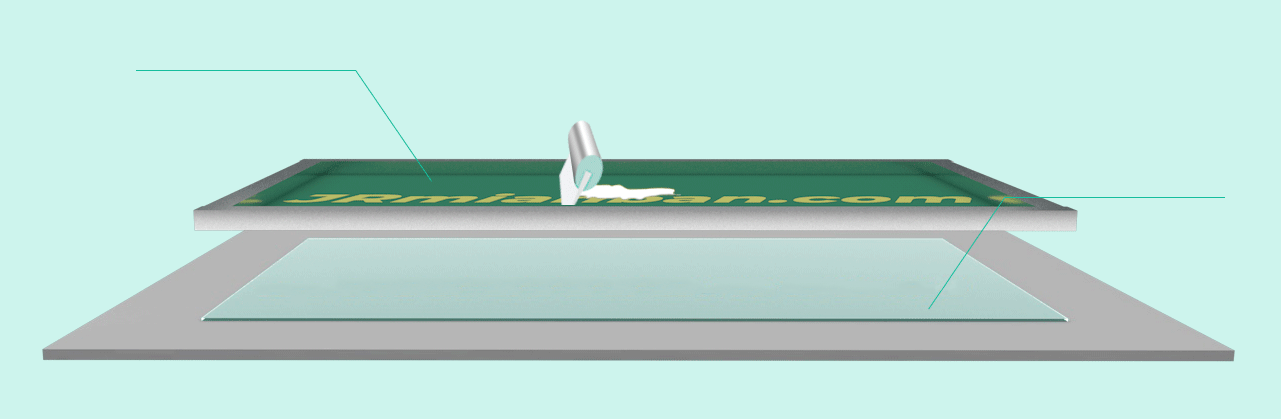

薄膜开关中，面板层的设计，主要是图形设计， 因为采取的是丝网印刷制作。 在图形设计时，要考虑到实际丝网印刷工艺的最小工艺能力，以便能更适合工厂生产，提升产品完成速度。在设计开关面板图纸时，请参考以下参数！

采取丝网印刷制作图案及文字，在设计时候，会碰到颜色交接的情况。
以下2种情况，需要考虑加描边框，使产品更适合丝印及获得更好的丝印效果。
（1） 两色及多色交接时，因为分别印刷，可能会产生错位或偏移，需要加上一个深色的描边框，以盖住不平的边线。
（2） 有时颜色交接会产生吃色，也需要加上一个深色的描边，以遮盖住吃色线。

关于白色和白色半透说明

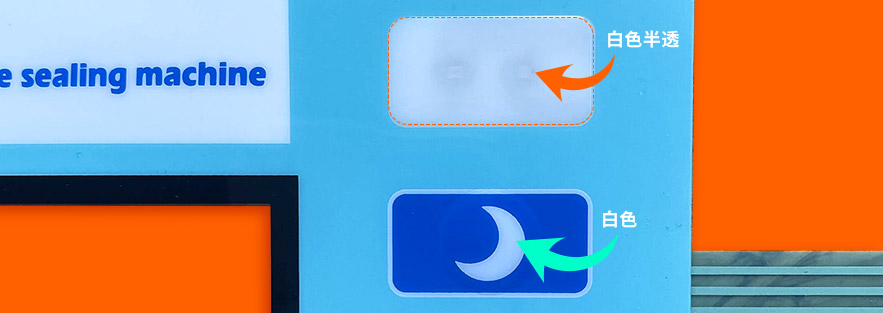

在薄膜面板的设计中，有的客户会同时设计白色半透窗口和白色图案、字符，但在提交订单的过程中，只计算1种颜色。这样计算是不对的，白色是常规白色油墨印刷，而白色半透，是需要将白色油墨和光油调和成一种白色半透油墨，从而印刷时达到半透的效果。所以两种油墨不一样，是需要分开印刷。故在计算颜色数量时，不能算作一种颜色，而是2种颜色。

在薄膜面板的设计中，如果下方有LED设计，LED灯窗设计成白色半透，可以减弱LED灯光，让LED的灯光变的相对柔和些。
